Lugar de origen:
Shangai, China
Nombre de la marca:
Tianfeng
Certificación:
CE/ISO
Número de modelo:
TF-8
Catálogos de productos, puede descargarlos aquí.
Catálogos de productos Shanghai Tianfeng.pdf

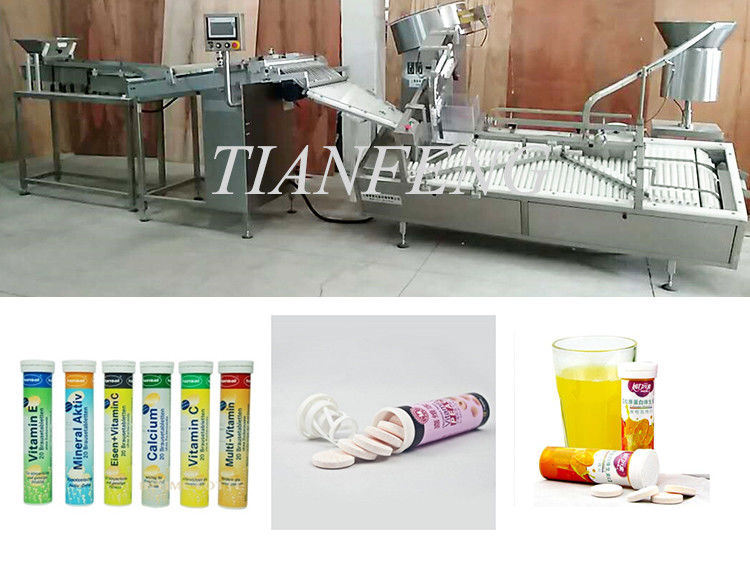

Máquina automática de carga horizontal
Características y tecnología de parámetros de la máquina de carga horizontal automática:
La máquina de carga de película horizontal completamente automática realiza mecatrónica. Disposición automática de botellas, empuje de láminas, taponado y taponado. El grado de automatización es el primero en China. La máquina está controlada por computadora y el menú chino se muestra en la pantalla táctil. Esta máquina es fácil de operar y mantener.
1. Máquina de carga horizontal automática Gr-wzp-80: 60-80 botellas por minuto
2. Precisión de empuje: mayor o igual al 99%
3. Especificación aplicable: botella de tubo
4. Tasa de limitación: 99% o más
5. Modo de empuje: continuo
6. Fuente de gas: autoproporcionada
7. Potencia: 5kW, monofásico, 220V
8. Dimensión total: 5500 mm (largo) * 1800 mm (alto)
9. Peso total de la máquina: 800 kg.
Lista de configuración eléctrica principal
| No. | Nombre | Especificación | Cuant. | Marca |
|
|
anfitrión del PLC | FX1S-30MT | 1 | siemens |
|
|
amplificador de fibra | FS-V11 | 6 | Keyence |
|
|
Tapa bobina vibradora | MQ1-5141 | 1 | Huafeng |
|
|
Bobina vibradora de laminación | MQ1-5131 | 3 | Huafeng |
|
|
pantalla táctil |
7” 700IE 6AV66 48-OCC11-3AXO |
1 | siemens |
|
|
Inversor anfitrión | FR-D740-1.5K-CHT | 1 | mitsubishi |
|
|
Inversor de procesador de chip | FR-D740-0.4K-CHT | 1 | mitsubishi |
|
|
motorreductor | GH-28-0.75KW, velocidad 1/90 | 1 | Transmisión Zhishi (Shanghai) |
|
|
motor de corte | YS-712-4-037KW | 1 | Dedong electrico |
|
|
Relé | RMIE-224DL-24DC | 10 | WRG |
|
|
Cilindro |
TDA25-15 CDJ2B10*15-B |
2 2 |
AirTAC |
|
|
válvula de batería | 4V21008B, CC 24 V | 4 | AirTAC |
|
|
interruptor de aire | 2P6A | 1 | Delixi |
|
|
contactor | CJX0910 | 1 | Delixi |
|
|
parada de emergencia | ZB2-BE102C | 1 | Schneider |
|
|
interruptor de llave | ZB2-BE101C | 1 | Schneider |
|
|
Fuente de alimentación de modo conmutado | S-100-24V | 1 | Zhejiang Mingwei |
|
|
Fibra óptica | FU-6F-M6 | 6 | Keyence |
|
|
Apague el poder | HAM10-12GM-N1 | 2 | Bei Funing |
|
|
Fotoelectricidad plana | ASG | 2 | TOMAX |
|
|
motor de corte
cambio de marcha |
BLDC-38SRZ-FS 24V 3500RPM AD38S-043-171213 ZGX38RSS101i64-121 |
2 | Zhengk |
|
|
motor de escaneo cambio de marcha |
5IK40RGN-CF 5GN-10KB |
1 | Maquinaria Eléctrica Songgang |
|
|
Motor de manipulación de botellas cambio de marcha |
5IK90RGN-CF 5GN-30KB |
1 | Maquinaria Eléctrica Songgang |
|
|
Motor de barrido de botellas. cambio de marcha |
5IK40RGN-CF 5GN-5KB |
1 | Maquinaria Eléctrica Songgang |
|
|
Motor de elevación cambio de marcha |
5IK180RGN-CF 5GN-50KB |
1 | Maquinaria Eléctrica Songgang |

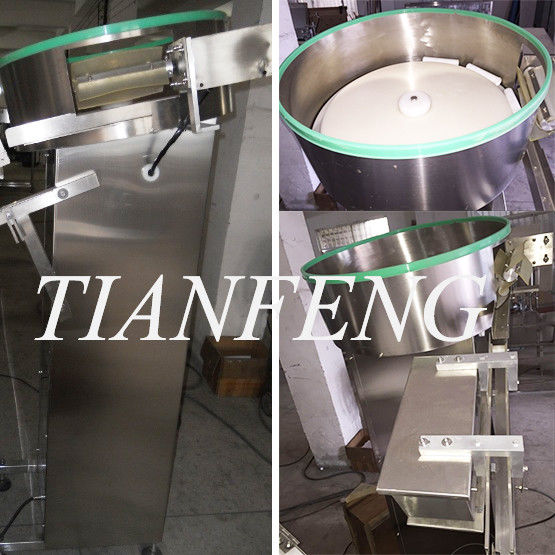

I. Máquina clasificadora de botellas TF-80 (incluido polipasto)
Todos los equipos de acero inoxidable cumplen con el estándar GMP 304.
Especificación, sistema de control de velocidad del disco.
1. Potencia del motor del volante: 25W y 90W
2. Capacidad de producción: 60-80 botellas por minuto.
3. Se puede ajustar la velocidad de la capacidad de producción.
4. Tamaño de la máquina (largo × ancho × alto): 1000 mm × 1000 mm × 1800 mm
5. Peso del motor principal: 150 kg.
6. Fuente de alimentación: CA 220 V, 50 Hz
II. Cargador de película horizontal automático TF-wzp-80 (incluida la cubierta)
La máquina de carga de película horizontal completamente automática realiza mecatrónica. Disposición automática de botellas, conteo de hojas, disposición de tapas y taponado. El grado de automatización es el primero en China. La máquina adopta control por computadora, pantalla táctil de menú chino, control mecánico de varias piezas, prensaestopas y otras funciones. Esta máquina es fácil de operar y mantener.
1. Máquina llenadora de película horizontal automática Gr-wzp-60: 60-80 botellas por minuto
2. Precisión de conteo: mayor o igual al 99%
3. Especificación aplicable: botella de tubo
4. Tasa de limitación: 99% o más
5. Modo de conteo: continuo
6. Fuente de gas: autoproporcionada
7. Potencia: 1100W, monofásico, 220V
8. Dimensión total: 2900 mm (largo) * 1100 mm (alto) * 1600 mm (alto)
9. Peso del motor principal: 500 kg.
10. Motor principal: 1,5 kw
III.Alimentador y procesador de pastillas TF-80 (incluido vibrador horizontal)
Todos los equipos de acero inoxidable cumplen con el estándar GMP 304.
Especificación, sistema de control de alimentación de nivel.
1. Potencia del motor: 0,37 kw, motor de escaneo: 40 W
2. Capacidad de procesamiento: 1200-1600 tabletas por minuto.
3. Se puede ajustar la velocidad de la capacidad de producción.
4. Tamaño de la máquina (largo × ancho × alto): 2600 mm × 1100 mm × 1600 mm
5. Peso del motor principal: 150 kg.
6. Fuente de alimentación: CA 220 V, 50 Hz
IV.Etiquetadora horizontal TF-tbj-80 (incluida cinta transportadora en línea)
1. Velocidad de producción: 80 botellas/min
2. Precisión del etiquetado: + - 0,5 mm (diámetro interior del tambor de etiquetas y 76, diámetro exterior máximo y 350 mm, ancho 80 mm)
3. Ámbito de aplicación: botella redonda
4. Voltaje: 220 V / 50 Hz
5. Dimensión total: 1600 mm (largo) * 650 mm (ancho) * 1300 mm (alto)
Nota: equipo eléctrico principal
1. Origen del motor: Shanghai
2. Origen del PLC: Mitsubishi
3. Origen de la pantalla táctil: velon
4. Origen del amplificador de fibra: KEYENCE
5. Servomotor: Delta
6. Relé: OMRON
7. Fuente de alimentación conmutada: Zhejiang Mingwei
El paquete de madera contrachapada estándar de exportación se suministra bien embalado.W.Podemos hacer los paquetes según la petición del cliente. Tanto paquetes marítimos como paquetes aéreos están disponibles.
Generalmente enviado por mar.
Servicio de una estación para garantizar que nuestros clientes obtengan buenos productos y un buen servicio.
(1) El asesoramiento profesional y la rica experiencia ayudan a elegir la máquina.
(2) Tiempo de garantía: Todas las máquinas tienen una garantía de un año.
(3) Cualquier problema: si tiene alguna pregunta o demanda, le responderemos dentro de las 24 horas.
Excepto por motivos especiales una vez que nos consulte.
(4) Aditivos: el libro de instalación, el libro Manual y la caja de herramientas se enviarán con la máquina.
Calidad del producto
Todos los productos tienen una garantía de un año; si ocurre algún problema durante el período de garantía, nuestra empresa los mantendrá de forma gratuita.
Reemplazo de piezas de repuesto
Molde de primera ronda gratis, descuento si realiza más pedidos. Envíe un recolector de polvo de acero inoxidable gratis.
Servicio Técnico
Podemos proporcionar servicios de diseño, instalación y depuración o enseñanza de mantenimiento remoto.
Entrega de la carga al puerto más cercano
Organizaremos el envío y la entrega de la carga a su puerto más cercano, ahorraremos tiempo y costos.
Información detallada del producto
Proporcionar imágenes, vídeos, instrucciones y folletos del producto.
Responder oportunamente
Línea directa las 24 horas, responderemos el correo electrónico dentro de las 12 horas.
